Kubota M135GX – zwrotna i wygodna

Obecnie największy z ciągników Kuboty oferowany w naszym kraju ma 140 KM mocy maksymalnej. Po żniwach w 2013 r. przetestowaliśmy M135GX przy zrywaniu ścierniska.



Kubota M135GX zastąpiła na polskim rynku model M128X.  Jej pierwsze polowe prezentacje miały miejsce jesienią 2012 r., a pierwszą prezentację M135GX Czytelnicy znaleźli w nr 11 RPT z 2012 r. Teraz prezentujemy to, co udało nam się wyciągnąć z samodzielnej pracy tym ciągnikiem oraz badania mocy i hałasu w kabinie. Test przeprowadziliśmy w gospodarstwie Bartosza Banasia w miejscowości Dalabuszki niedaleko Gostynia w woj. wielkopolskim. Narzędziem testowym w polu był agregat ścierniskowy Cross L drive rodzimej Unii Group. Chcieliśmy sprawdzić, czy w sumie kompaktowy, ale mocny Japończyk sprosta uprawie twardego jak podeszwa wojskowego buta ścierniska po rzepaku. Agregat ustawiony był na głębokość 14 cm, praca miała odbywać się z prędkością ok. 12 km/h.



Pojemne serce

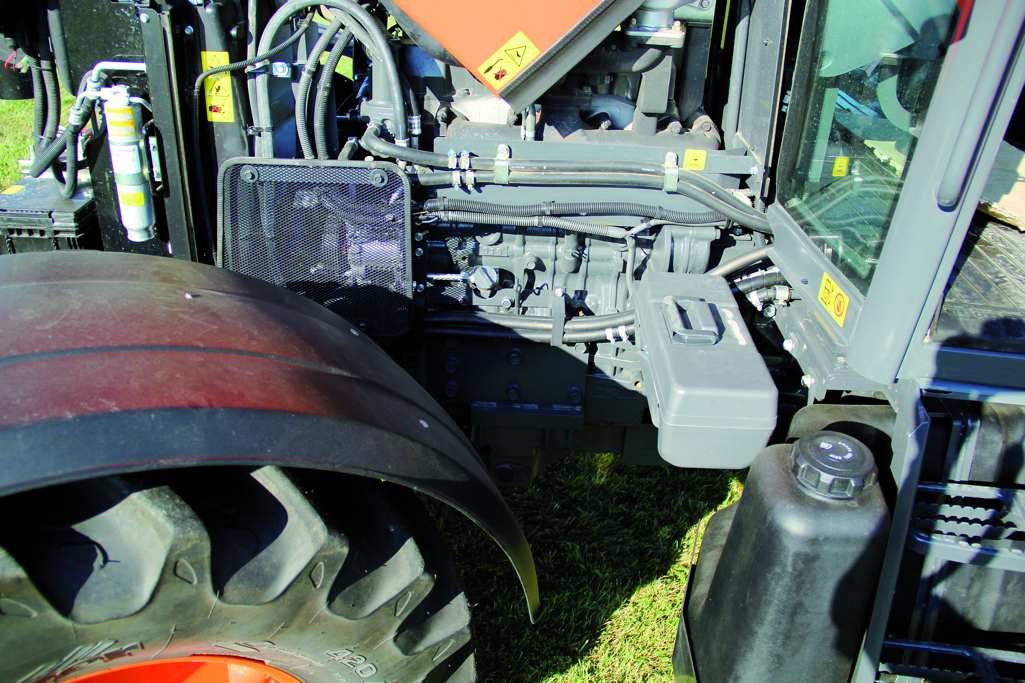

Silnik największej Kuboty to 16-zaworowa, czterocylindrowa jednostka napędowa o pojemności 6,1 l z turbosprężarką i chłodnicą powietrza do niej dochodzącego oraz listwą wysokiego ciśnienia wtrysku – Common Rail. Jak na cztery cylindry pojemność ponad 6 l robi spore wrażenie. Jednak o wysokie spalanie nie musimy się martwić. Duża pojemność przekłada się bowiem na duży moment obrotowy rzędu 566 Nm dostępny już przy 1200 obr./min. Po rozpędzeniu ciągnika do ponad 10 km/h spalanie nie przekroczyło 13 l/h, przy redukcji prędkości do 9 km/h spalanie szybko spadało do 11 l/h. Podczas testu 140-konną Kubotą trudno było utrzymać 12 km/h z Crossem zagłębionym na 14 cm. W końcu narzędzie potrzebuje ponad 150 KM, a Kubota jest kompaktowym ciągnikiem, który waży ok. 5,5 t. Dlatego zostaliśmy przy 10 km/h, co też nie było najniższą prędkością dla tego typu uprawy. Wydajność wyniosła powyżej 2 ha/h. Jak zauważa obecny podczas naszego testu Grzegorz Czerwiak, przedstawiciel producenta pomarańczowych ciągników: – Na wszelkiego rodzaju pokazach , prezentacjach czy konferencjach podkreślam, że nie są to silniki robione pod hamownię, lecz pod pracę w polu.



Kubota ma mocny silnik, co pokazał test polowy, choć nie najlepiej oddaje moc na WOM przy pomiarze na hamowni. Jak zauważa Robert Halicki z firmy 44tunning.pl z Opola, która przeprowadziła pomiar mocy na hamowni, może to wynikać z ograniczeń wydolności układu chłodzenia sporego silnika, na dodatek wyposażonego w układ EGR z filtrem DPF. Ten układ jest wymagający pod względem chłodzenia. Dlatego też zapewne maksymalna moc na pomiarze przy pomocy hamowni nie przekroczyła 110 KM.



Silnik spełnia normę emisji spalin Euro IIIB dzięki zastosowaniu zewnętrznego układu recyrkulacji spalin wraz z katalizatorem oraz filtrem cząstek stałych DPF. Do jego oczyszczania manualnego służą dwa przyciski na desce rozdzielczej, umieszczone po lewej stronie. Tak naprawdę obsługa oczyszczania DPF ograniczy się do okresowego wypalania nagromadzonych cząstek stałych przy pracy z przynajmniej 1300 obr./min. Jeśli jednak przez dłuższy czas będziemy pracować z mniejszym obciążeniem, może się zdarzyć, że będziemy musieli na postoju wkręcić silnik na wysokie obroty na postoju przez ok. pół godziny.



Specjalnością Kuboty są dwa wałki wyrównoważające. Ich obecność sprawia, że kultura pracy silnika przypomina czasem miękką pracę silnika benzynowego. Pomiar stacjonarny nie oddaje tego, jak elastyczny jest silnik Kuboty. Duży moment obrotowy, nisko położony na krzywej, sprawia, że możemy bez obawy pozwolić przy przeciążeniach schodzić ciągnikowi z obrotów. Szybko i płynnie wraca do wcześniej ustawionych, gdy zrobi mu się lżej.



Wszystko pod ręką

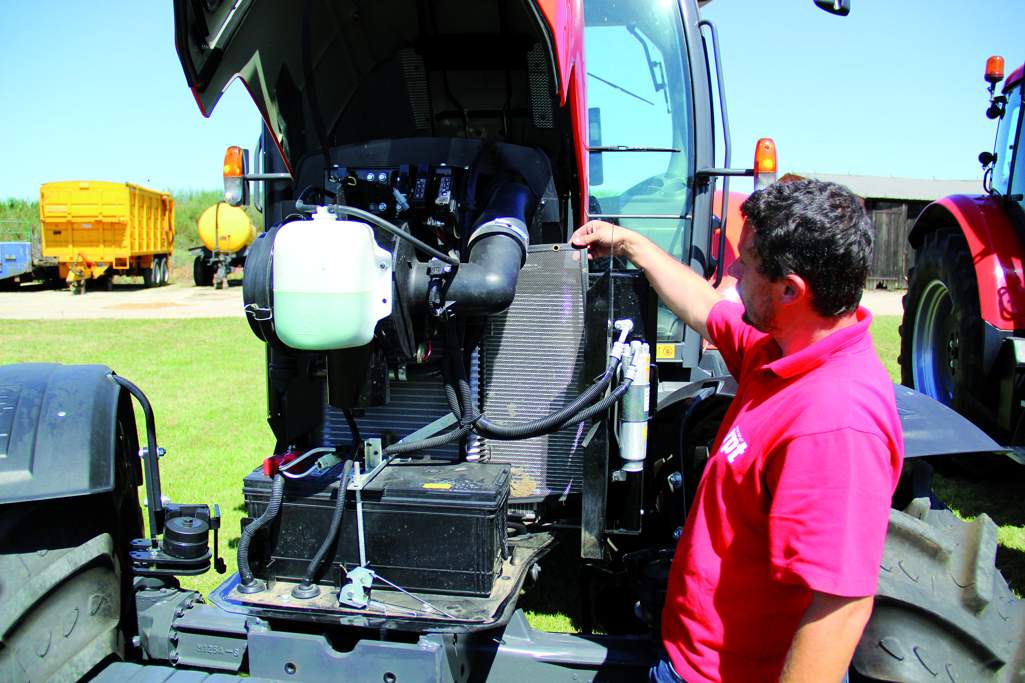

Zadbanie o dobry stan ciągnika w przypadku Kuboty M135GX nie należy do specjalnie trudnych zadań. Praktycznie stojąc z przodu maszyny, możemy sprawdzić wszystko, co najważniejsze. Filtr powietrza, zbiornik wyrównawczy płynu chłodzącego oraz akumulator umieszczone są przed pakietem chłodnic. Do odsunięcia drugiej chłodnicy na bok musimy poluzować nakrętki motylki. Zatem regularne ich odkręcanie i wysuwanie chłodnicy sprawi, że do ich poluzowania nie będzie potrzeba dużo siły. Natomiast przed pierwszą chłodnicą mamy łatwo zdejmowaną i wysuwaną na bok siatkę.

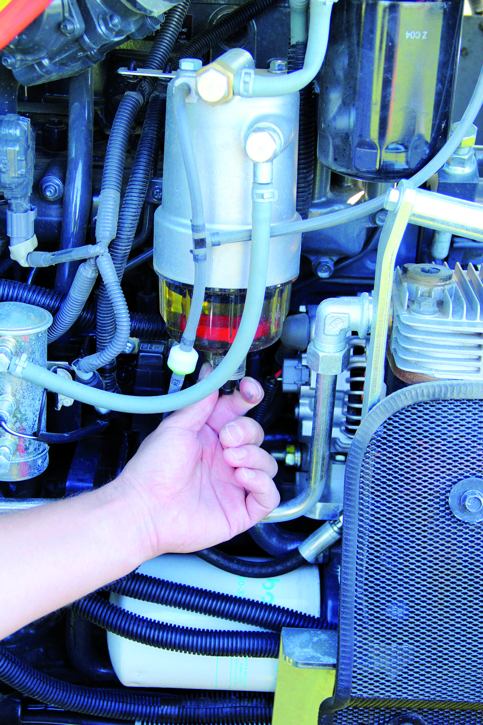

Główny filtr paliwa z odstojnikiem mamy po prawej stronie bloku ciągnika. Po tej samej stronie pod kabiną znajduje się filtr wstępny, także z odstojnikiem. Warto sprawdzać regularnie obydwa filtry paliwa. Kompaktowe rozmiary najmocniejszej Kuboty sprawiają, że wlew paliwa do zbiornika przy lewym słupku kabiny jest umieszczony dość nisko i tankowanie z ziemi jest wygodne. Jedynie nalewając płyn do spryskiwaczy do zbiorniczka umieszczonego z tyłu kabiny, będziemy wymagali trochę więcej zachodu w postaci dobrego lejka.







Skrzynia biegów



Przekładnia Intelli-Shift oferuje aż 24 biegi do przodu i 24 do tyłu przełączane pod obciążeniem. Dźwignia daje nam możliwość mechanicznego wyboru trzech zakresów – L, M i H. Co  ciekawe, między zakresami mamy przejścia poprzez luz. Dodatkowo zakresy są rozdzielone. Aby przejść przez wszystkie trzy, musimy na zakresie środkowym M przesunąć dźwignię od lub do siebie. Producent celowo ograniczył funkcjonalność, wychodząc z założenia, że 16 biegów w dwóch zakresach, które możemy zmienić jednym ruchem dźwigni, wystarczy.  Dzięki temu aby przestawić dźwignię w pozycję neutralną, wystarczy jeden ruch. Takie działanie ułatwia bezpieczne zatrzymywanie ciągnika. Natomiast jeśli chcemy przejść szybko na wyższy lub niższy zakres, to musimy wykonać zdecydowany ruch. Niemniej jednak możemy to zrobić bez problemu nawet pod obciążeniem, dzięki przyciskowi elektrohydraulicznego sprzęgła. Jest on umieszczony z boku dźwigni i łatwo go wcisnąć dzięki sporemu rozmiarowi. Do zmiany ośmiu biegów pod obciążeniem służą przyciski + i – na dźwigni. Jedynie dość głośny dźwięk przy zmianie każdego biegu po dłuższej pracy jest denerwujący. Jest to kolejne rozwiązanie, którego podstawą jest bezpieczeństwo, ale dla użytkownika może być uciążliwe. Ponadto na podłokietniku ten przycisk jest podwojony, aby w czasie patrzenia na narzędzie z tyłu mieć możliwość szybkiej ręcznej redukcji biegów. Podczas testu najlepiej pracowało się nam na zakresie M, w którym mamy osiem biegów z prędkościami maksymalnymi od 3,5 do 13,5 km/h. Polecamy użytkownikom tej Kuboty również używać dwóch innych funkcji przekładni. Funkcja Auto pozwala na automatyczne przełączanie czterech biegów, a jej czułość działania daje się regulować. Służy do tego pokrętło opisane po angielsku – sensivity. Możemy płynnie dopasować reakcję sprzęgieł hydraulicznych w przekładni, aby np. na uwrociu ciągnik spokojnie zmieniał biegi przy 1400 obr./min, a na szosie możemy sobie pozwolić na ich zmianę np. przy 1900 obr./min. W trybie Auto ciągnik będzie automatycznie zmieniał cztery biegi pod obciążeniem, w jednym zakresie. Za pomocą przycisków zmiany biegów możemy przesuwać ten zakres np. z biegów 1-4 na 3-6. Nam spodobało się to, że wszystkie guziki do obsługi przekładni są solidne i dużych rozmiarów. Nie sposób się pomylić przy redukcji bądź podwyższaniu biegu. Co ciekawe, w trybie polowym przekładnia reaguje na podniesienie ramion TUZ-u redukcją biegu ustawionego do zawracania, a po opuszczeniu ramion automatycznie wróci do biegu, na którym pracowaliśmy.



Auto i BiSpeed



W modelach M110GX i w największym M135GX Kubota montuje standardowo rewers elektro-hydrauliczny. Jest on zintegrowany w jednym panelu z włącznikami wycieraczek. Ciekawe połączenie, ale nie można mu odmówić logiki. Podobało nam się także szybkie rozłączenie sprzęgła poprzez podniesienie dźwigni. Pozwala to naprawdę błyskawicznie zareagować w trudnej chwili.



Przeniesienie napędu na przednie koła odbywa się za pomocą przekładni stożkowych zatopionych w kąpieli olejowej i zamkniętych w szczelnej obudowie. Dlatego Kubotę można z powodzeniem określić jako króla uwroci. Zwrotność tego ciągnika sprawiała wrażenie, że siedzimy w co najwyżej 80-konnym niedużym ciągniku, ale rozmiar przestronnej kabiny i dająca się odczuć moc wyprowadzały z błędnego mniemania. Jakkolwiek możliwość odwrócenia się na niedużym uwrociu lub też manewrowania z ładowaczem przypadnie do gustu każdemu, kto usiądzie za kierownicą pomarańczowego ciągnika, nie da się ukryć, że sprawne pokonywanie uwroci to nie tylko zasługa przedniego mostu, ale również systemu BiSpeed. Producent podaje, że przy mocnym skręcie jest to kąt przynajmniej 35°, koła przednie zaczynają się obracać o 60% szybciej niż tylne. Dzięki temu mocniej ciągnący przód ściąga cały ciągnik w kierunku, w którym skręcone są koła. System ten załączamy trójpozycyjnym przyciskiem umieszczonym po prawej stronie deski rozdzielczej. Wyłącznik obrócony na lewo załącza przedni napęd wraz z systemem Bi-Speed Turn, z kolei przesunięty w prawo – włącza jedynie przedni napęd. Łatwe do zrozumienia i załączania. Połączenie tych dwóch cech sprawia, że w przypadku narzędzi półzawieszanych wręcz trzeba uważać na uwrociach, aby nie wykonać zbyt ciasnego zwrotu.



Co szczególnie warto podkreślić, przekładnia stożkowa jest przystosowana do przenoszenia dużych obciążeń. Pozwala na pracę w polu z non  stop załączonym  przednim napędem  i co więcej – ze zblokowanym przednim mechanizmem różnicowym i Bi-Speedem nawet na uwrociach. Dzięki temu nie musimy się obawiać, jeśli zapomnimy o rozłączaniu blokady bądź przedniego napędu na uwrociu.



Przedni i tylny most wyposażono w elektrohydraulicznie sterowaną blokadę. Przedni most blokujemy za pomocą przycisku na prawej konsoli. Natomiast blokada tylnego mostu następuje za pomocą naciśnięcia piętą dźwigni przy podłodze. Choć nam to rozwiązanie wydaje się anachroniczne, to jednak możemy zrozumieć intencje producenta. Naciśnięcie hamulca rozłącza blokadę mostu. Aby więc przypadkowo jej nie rozłączyć lub nie skręcać na załączonej, producent zmusza niejako użytkownika do świadomego załączania poprzez trzymanie pięty na dźwigni.

Jako fabryczną opcję w modelu M135GX Kubota oferuje amortyzację przedniej osi. System ten umożliwia regulację twardości przodu ciągnika lub blokadę amortyzacji za pomocą przycisku w kabinie. Do wyboru są trzy stopnie tłumienia nierówności. Drugi przycisk w kabinie umożliwia zupełne zablokowanie amortyzacji, jej włączenie na stałe lub wybór opcji automatycznego tłumienia. Miękki przedni most testowego ciągnika zdecydowanie zdawał egzamin nawet w pracy polowej.



Do 6,1 tony



Kubota M135GX dysponuje pompą hydrauliczną, jak podaje producent o wydatku 82,5 l/min. Druga, niezależna pompa o wydajności 54,5 l/min jest przeznaczona do obsługi układu wspomagania, amortyzacji przedniej osi, a także sterowania przekładnią i jej smarowania.



Cross, nie da się ukryć, nie stanowił dla hydrauliki dużego wyzwania. Nie mieliśmy żadnych zastrzeżeń co do działania tylnego TUZ-u. Spodobało nam się to, że pokrętła potencjometrów regulacji działania hydrauliki umieszczone są blisko podłokietnika, a na nim mamy przyciski szybkiego podnoszenia i opuszczania do zadanych położeń. Dzięki temu sprawne podnoszenie i opuszczanie narzędzia jest według naszej opinii po prostu łatwe. Testowy egzemplarz miał dwie pary wyjść hydraulicznych. Opcjonalnie możemy dołożyć jeszcze dwie pary. Wyjścia są położone dość blisko siebie, więc lepiej wpinać węże w gołych rękach.



Kubota M135GX, według danych producenta, podniesie do 6,1 t. Mając jednak na uwadze masę ciągnika, lepiej go dobrze z przodu dociążyć, jeśli będziemy zawieszać z tyłu naprawdę ciężki sprzęt. Testowany ciągnik nie miał przedniego TUZ-u, ale był wyposażony w obciążniki o łącznej wadze 564 kG. Dlatego nawet z zagłębionym Crossem przód mocno trzymał się ziemi. Fabryczny przedni podnośnik znajduje się w wyposażeniu opcjonalnym.







Kabina



Przede wszystkim warto zauważyć ciekawy wygląd maski, ale też nową i jak przekonuje producent, a my się z nim zgadzamy, wygodniejszą kabinę. Wchodzimy do niej przez duże jednoczęściowe drzwi. Otwierają się one szeroko, zatem wygoda przy wsiadaniu jest zapewniona.



Choć okno dachowe jest wręcz małe, to przy pracy z ładowaczem czołowym nie powinniśmy mieć kłopotu z widocznością na maksymalnie podniesione ramię. Górna krawędź przedniej szyby nie jest bowiem zasłonięta przez okap dachu.



W standardowym wyposażeniu kabiny mamy klimatyzację, odchylany na boki fotel z amortyzacją pneumatyczną oraz podłokietnik. Natomiast wyposażeniem opcjonalnym jest np. siedzenie dla pasażera. Troszkę za mało jest w kabinie schowków, a szczególnie brakuje takiego zamykanego na ważniejsze dokumenty. Plastikowa kieszeń za siedziskiem operatora na pewno go nie zastąpi. Odwracając się do tyłu w lewą stronę, łatwo zauważymy wlot powietrza, za którym umieszczone są filtry. Ich wymiana jest zatem łatwa i nie potrzeba do niej narzędzi. Nakrętki z uzębieniem z powodzeniem okręcimy palcami.



Oświetlenie robocze składa się z czterech dużych reflektorów umieszczonych pod dachem. Choć są to tylko cztery lampy, to są one sporych rozmiarów i na dodatek można regulować ich położenie. Dlatego nie powinniśmy się obawiać o ilość światła wokół ciągnika podczas pracy nocą.



Analogowe zegary i mały wyświetlacz na desce rozdzielczej są czytelne i łatwe do zrozumienia. Troszkę inaczej wygląda sprawa z wyświetlaczem na prawym panelu. Informacje na nim pokazane są czytelne i nie można mieć do tego najmniejszych zastrzeżeń. Co ważne, jest ich sporo, np. przeliczenie powierzchni obrobionej, przejechanych kilometrów oraz spalanie chwilowe i średnie. Natomiast do nawigacji po tym wyświetlaczu za pomocą przycisków na lewej jego stronie trzeba się przyzwyczaić. Naszym zdaniem jedną z najprzydatniejszych funkcji komputera pokładowego jest kalendarz. W nim możemy sprawdzić, ile godzin danego dnia przepracował ciągnik i ile paliwa spalił nawet do czterech miesięcy wstecz. Zatem jeśli mamy wątpliwości co do tego, ile godzin ciągnik przepracował np. w zeszłym miesiącu, zawsze możemy to wywołać na wyświetlaczu.



Podsumowując – Kubota M135GX należy do grupy mocnych kompaktowych ciągników, które z powodzeniem mogą stanowić podstawowy ciągnik dla gospodarstwa średniego, jak i lżejszy dla gospodarstwa dużego. Jego zwrotność sprawdza się w każdej pracy. W kabinie nie znajdziemy nadmiaru luksusu, ale z drugiej strony jest wszystko, co potrzeba.



Zdaniem Roberta Halickiego z firmy 44tunning.pl:  – Jest to nietypowa jak na ciągnik rolniczy jednostka napędowa, gdyż ma pojemność 6.1 l przy  czterech cylindrach. Niestety pomiar na hamowni pokazał moc odbiegającą od deklarowanej przez producenta. Zmierzona moc maksymalna wyniosła niecałe 110 KM.

Jak zauważa przedstawiciel firmy przeprowadzającej badanie mocy, zastosowany w układzie wydechowym filtr DPF jest obciążony rosnącą ilością cząstek stałych (sadzy). Trzeba zatem dbać o jego prawidłową regenerację, czyli wypalenie tych cząstek w filtrze. Układ chłodzenia powietrza dla turbiny przy ciągniku wyposażonym w układ recyrkulacji spalin jest mocno obciążony, więc trzeba szczególnie dbać o jego czystość i sprawność. Krótko mówiąc, nie zapominać, że mamy filtr powietrza silnika.



Pomiar hałasu przeprowadził Przemysłowy Instytut Maszyn Rolniczych w Poznaniu za pomocą analizatora hałasu i drgań SVAN912, według normy PN-EN ISO 11201:2010. Kubota M135GX uzyskała wynik 61,9 dB przy obrotach jałowych. Przy 1800 obr./min do uszu operatora dobiega hałas z natężeniem 71,1 dB. Po załączeniu WOM-u na 540 obr./min, czyli ustawieniu silnika na 2000 obr./min, do uszu operatora dobiegał hałas na poziomie 76,1 dB. Można zatem z powodzeniem powiedzieć, że japońscy konstruktorzy postarali się, aby w kabinie było cicho.



Dane fabryczne ciągnika Kubota M135GX

Silnik	Czterocylindrowy, turbodoładowany, z intercoolerem, Common Rail, Euro IIIB
Pojemność (l)	6,1
Moc (KM)	140 wg normy 97/68/EC
Moc na WOM  (KM)	119,7
Maks. moment obrotowy (Nm)	566,5 przy 1200 obr./min
Pojemność zbiornika paliwa (l)	190
Przekładnia	Intelli-Shift
Liczba przełożeń (przód/tył)	24/24 (32/32 z opcjonalnymi biegami pełzającymi), 8 biegów przełączanych pod obciążeniem (z trybem automatycznym)
Rewers	elektrohydrauliczny
WOM	540/1000, załączany elektrohydraulicznie
Wydajność pompy hydrauliki (l)	82,5
Udźwig podnośnika tylnego (kG)	6100
Liczba par wyjść hydrauliki zewnętrznej	2 (opcjonalnie 4)
Standardowy rozmiar opon	Przód: 420/70/R24; tył: 520/70/R38
Średnica zawracania (m)	8,2
Masa ciągnika w wyposażeniu standardowym	5434 (5214 bez amortyzacji przedniej osi)
